24의 굄목 격판덮개를 가진 유효 물자 건조기 모직 닦는 기계

24의 굄목 격판덮개를 가진 유효 물자 건조기 모직 닦는 기계

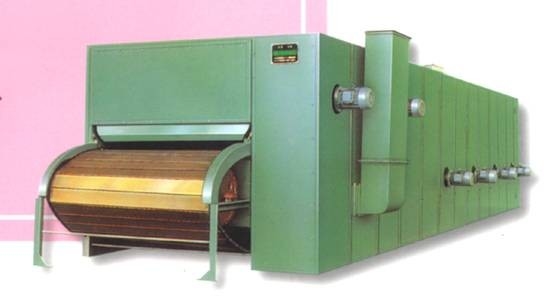

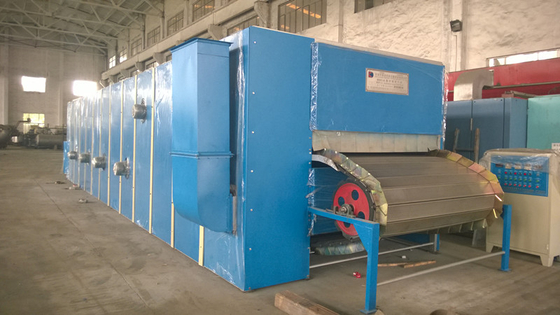

B061-A 유효 물자 건조기

이 기계는 모직, 모직 세척 과정 및 다른 대량 섬유 건조를 위해 적당합니다.

주요 명세:

작동 방법: 지속적인 건조용 유형

산출 격판덮개와 출구 고도: 1196.5mm

산출 장의 폭: 1768mm

산출 장 크기: 20.5 m2

산출 속도: 0.137~0.92m/minutes

냉각 지역: 138 m2

증기 일 압력: 4Kg/cm2

난방 방법: 관의 주위에 알루미늄 지구

약실 온도: 첫번째 단면도: 65℃~70℃

두번째 단면도: 102℃~104℃

제 3의 단면도: 104℃~108℃

(위는 조금을 낮추기 위하여 필요로 한 간단한 건조 기온을 위한 탄화 온도를, 사용된 경우에 나타납니다. )

건조용 습기 후에: 10~13%

팬 속도: 1000 Rev/min

위 팬 기류: ≈ 14900 m3 /h

팬 기류를 낮추십시오: ≈ 13700 m3 /h

전송 형태:

커튼: 개인적인 모터 변하기 쉬운 주파수 stepless 속도 v 벨트, 터빈 변속기 및 사슬 구동.

모양 크기: L12775mm W3450mm H2635mm

생산력: 110 kg/h~350kg/h

무작위 공급 부속:

1. 모터: 2.2KW 380V 960 분당 회전수 6 세트

2.2KW 380V 960 분당 회전수 1 세트

2. 흡진기: 4M 속도 라디오: 1:5 힘: 1.5KW 1 세트

3. V 벨트: 유형 1905년 (A75 ″) 2 PC

기계 구조:

기계는 형성된 송풍기, 장님, 히이터 및 다른 조합에서 배달됩니다. 선반은 수로, 앵글철 및 다른 분대를 위해, 측을 가진 주요 방 적합합니다 2개 부품, 강철 고립, 공급 에어 커튼 위원회 히이터의 주요 방 임명을 이고 절연제 격판덮개, 측 적당한 팬은, 전송, 변속기 설치됩니다. 절연제를 가진 벽에 의해 포위된 열 손실을 방지하기 위하여는, 몸에서 배기를 꼭대기에 오른 수선을 촉진하기 위하여, 축축한 공기 열리는 2로 열릴 수 있는 문으로 갖춰진 주요 방에는, 그러나 공용영역에는 활동적인 규칙 기류를 조정하기 위하여 축축한 공기의 출력을 통제하기 위하여, 및 다른 직사각형 구멍이 있습니다.

오른쪽으로 거치된 팬은 분리되는 모터에 의해, 4개의 팬 위, 2 더 낮습니다, 강철 플레이트로 만든 팬 원심 유형 임펠러, 팬 처리됩니다 입니다.

각 가이드를 가진 주요 실내 II 측에서는, 위에 널 전의 지속이, 표면의 널을 전하는 각 구획 청초하게 있습니다 작은 구멍의 많은 것이, II 사슬 널 같이 구른 아이와 가진 끝 만듭니다 널 연결 성장을 전하는 각 구획을 있고 감속 상자를 통해서 모터에 옆 실내에서 사슬 구동, 스프로킷 축선 구조의 다른 끝 옆에 커튼, 운반의 넓은 할 수 있습니다 규칙, 만듭니다 커튼의 운반을 있습니다 긴장의 적합하가, 천천히 만듭니다 각 가이드 Shang 자동차에 있는 전체적인 운반 커튼을 입니다.

갑피의 2개 그룹을 위해 배열된 증기 히이터, 히이터 및 3명 그룹으로 수증기관을 통해 난방 장치는, 1개 하부 초크 함정입니다.

기계는 24의 굄목 격판덮개, 그것의 주요 역할 균등하게 모든 층에 오븐 공기 한번 불기 열기 안쪽에 이 상황에서는 통제하기 위한 것입니다 장비됩니다.

속도의 수송 널 변화는 수송 위원회에 의하여 특정한 필요조건에 근거하여 stepless 전송 속도 비율 변화, 속도 제어 수동 핸들 stepless 전송 속도를 자전할 수 있었습니다입니다.

B033-183

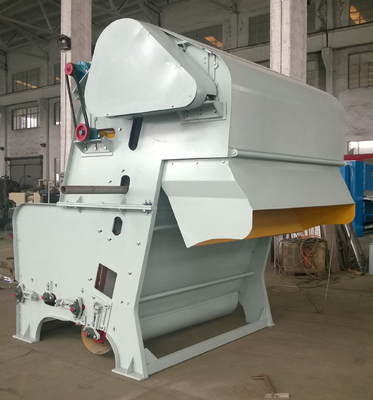

모형 B033-183 모직 지류

사용

열리고는 세척 말리기에 모직 또는 면을 먹이기를 위해 이 기계가 사용됩니다.

주요 명세

1. 폭: 1830mm.
2. 무게: 2T.
3. 수평한 격자: 지상에 작동 측 사이 거리는 643mm입니다; 속도를 몰기: 1.1~1.8m/min.
4. 기운 격자: 경적 고도: 32mm; 경적 거리: 32mm. 평행선은 배열합니다. 속도를 몰기: 6.5~30.4m/min.
5. Evener 써레: 작동 동요: 161.5 순서/min.
6. 스트리퍼 롤러: Diameterφ487mm; 회전 속도: 104~161.5m/min.
7. 방법을 몰기: V 벨트를 가진 개인적인 모터에 의해 모는.
8. 힘: 3KW.
9. 차원: 2645×2660×2720mm
