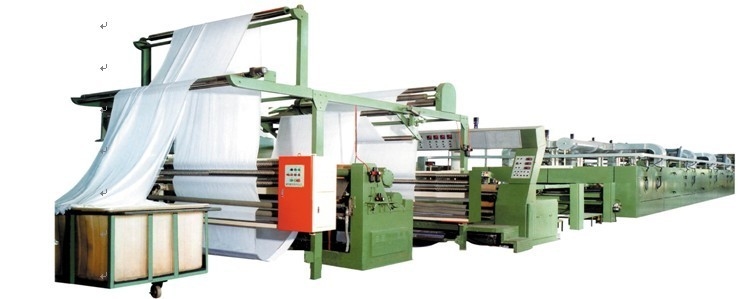

KZM-220 니트 직물 열기 스텐 조정 기계

(이동 기름 체계) 약실 5개의 단면도

과정:

→padder 세탁용 압착 롤러 → 자동 씨실 직선기 장치 →lower를 중심에 두는 열리는 폭 입장 → 단단한 피복 구조 → 적외선 가장자리가 →pinning 가장자리 → E+L 4 손가락 가장자리 uncurler 장치를 검출하는 → 물 coolingφ570*2 → 보정장치, E+L 피복 guider device→batching (J 상자에 수확하는 그네) /Plaiting 떨어져 핀으로 꼿는 열 조정 → 공기 냉각 →를 위한 → 약실에 → 위 지나치게 먹이는 →E+L 가장자리를 팽창하는 나사를 지나치게 먹입니다

입장 피복 단면도:

1. MH591-220 padder 세탁용 압착 롤러

2. 자동 씨실 직선기 장치

3. 주요 직물: 길쌈된 직물

4. 명목상 폭: 220 Cm

5. 능률적인 폭: 70-200 Cm

6. 기계적인 속도 범위: 10-100 M /min

7. 열원: 이동 기름

8. 사슬 운반: 핀 격판덮개 사슬

9. 기압: 0.5mpa의 위

10. Infeed 갑피는 범위를 지나치게 먹입니다: -10%에서 30%

11. 더 낮은 Infeed는 범위를 지나치게 먹입니다: - 10%에서 30%

12. PLC: 독어 시멘스

13. 주파수 변환기: 주 구동은 시멘스의 팬 주파수 변환기입니다: 덴마크의 Danfoss "HOLIP"

입장 피복 단면도:

단위로 1.High 입장 피복

E&L 직물 피복 guider 체계

조정 손잡이의 교체 긴장 롤러 그리고 연장을 포함하여, 긴 팔은 길이로 1400mm입니다.

긴 팔 안쪽에 taub.

2 드라이브는 확장합니다 롤러 (롤러를 분리하는 분리기)를

감지기 널의 폭

중심 가이드 롤러의 1개 쌍은, 표면 이동된 옆쪽인 많은 격판덮개로 이루어져 있습니다.

조력자와 드라이브 분대

건조하거나 젖은 피복을 위해

2. 피복 가이드 장치

회전하는 긴장 보정장치를 떠서, padder 세탁용 압착 롤러의 속도를 통제하십시오.

Padder 세탁용 압착 롤러: MH591-180

3.two 롤러 padder 세탁용 압착 롤러

1. 비뚤어지는 롤러 유형
2. 선반 광속의 코팅 그리고 보호
3. 스테인리스로 만드는 배플 목록

4. 2개의 크 직경 실린더 압력은 획일한 및 능률적인 압축을 지킵니다
5. 짜기 롤러:
6. 활동적인 압축 롤러 입히는 경질 고무, 85 °shore의 경도
7. 수동적인 압력 롤러 입히는 경질 고무, 80 °shore의 경도

8. 활동적인 경질 고무 롤러, 11kw 모터 드라이브

4.padder 세탁용 압착 롤러 화학제품 탱크

1. 압축 공기를 넣은 들고 낮추기
2. 수평 관제사 장치를 가진 높이 조절
3. 롤러의 폭: 1800mm

4. 롤러의 직경: 350mm

5. 총 짜내는 힘 7 톤까지.
6. 탱크 급류 배수장치를 위한 내버리는 장치

5. 씨실 직선기

수평한 반환 사슬과 결합되는 스텐 조정 기계

6. 먹이는 피복은 장치를 지나치게 먹입니다

피복 먹이는 플래트홈은 플래트홈을 운영합니다

위 견인 롤러, 더 낮은 견인 롤러

2.2kw 드라이브 2 견인 롤러

사용 변속기는 직물 사이 긴장의 2 견인 롤러 전송을 조정합니다

최대 디자인 비율은의 +40%를 지나치게 먹입니다

컨베이어 사슬 속도와 비교하는

2개의 확대기 롤러, 1.5kw 드라이브

스테인리스 나선의 귀영나팔

2개의 전기의 씨실 조정가능한 롤러, 4 × 0.18kw 드라이브

위 견인 롤러의 밑에 설치되는 가이드 롤러

7. 피복 먹이는 단면도의 지역에서 있는 미터 교량 -.

8. 직물 먹이는 장치

2개의 핀 솔은 장치, 피복 가장자리 긴장시키는 장치를 지나치게 먹입니다

좌우 독립적인 규칙

2 × 0.37kw 드라이브

E + L 가장자리 uncurler 장치

9. 직물 컨베이어에 의하여 갖춰지는 하이테크 사슬

피복은 궤도에입니다 길이로 4500mm 들어갑니다

철사 용접 폭 조음에 의해 연결하는,

피복 가장자리 솔을 놓입니다 피복에서 들어갑니다 지역에 미십시오,

압축 공기를 넣은 사슬 장력기,

약실에 있는 사슬 그리고 궤도

사슬 동축 드라이브

수평한 반환 사슬 성냥 핀 격판덮개, 사슬 튼튼한 윤활,

밖으로 피복 플래트홈

Pin 떨어져 가이드 롤러

10. 전기 사슬 폭 조정 장치

길게하는 지역 안쪽에 1개의 나사, 0.55kw 드라이브

4개의 나사는 뜨거운 약실에 있습니다

1개의 나사는 피복 지역, 0.55kw 드라이브에 밖으로 있습니다

들어가거든 피복에서 출구는 표시한 폭입니다

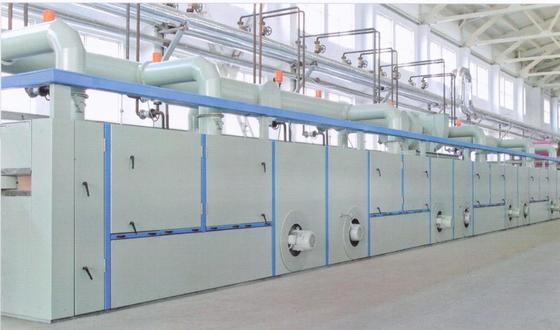

11. 열 약실

약실 구조는 함께 용접된 6# 앵글철과 8# 수로 강철에게서 합니다.

약실 당 5개의 뜨거운 약실은, 긴 3000mm입니다

열 - 격리 문은 밀봉을 위해 이용된 단열 물질 및 실리콘고무 지구로 채워진 1.2mm 냉각 압연한 강철, 두꺼운 100mm에게서 합니다.

능률적인 열 절연제 재산으로

두 배 여과기는 장치 가동에서, 최고 여과기 청소될 수 있고, 문을 그리고 아래로 열지 않습니다

밑바닥 약실 여과기는 환기를 보호합니다

CAD 시내 KLD 연약하 유형 살포 출구

기류 디자인위치 에

12. 절연제 방 전후에 뜨거운 약실

들어가거든 직물의 출구에는 바람 방벽이 있습니다

13. 밑바닥 열 절연제

100mm 두꺼운 무기물 섬유와 더불어 특별한 절연제 위원회,

뜨거운 약실 바닥에 있는 장소

14. 회람 공중 시스템 "두 배 덕트"

분리해서 위는 덕트와 수동 제어 기류를 낮춥니다.

5개의 뜨거운 약실에는, 각 약실 2개의 회람 팬이 있습니다.

모터 및 팬의 힘에 FM 직접적인 접속은 7.5kw/1740rpm, 최고 속도입니다 1740rpm입니다.

주파수 조음 장치, 각 힘 15kw의 5 세트.

15. 보호 무역 제도

정전은 직물에 자동적으로 기류 한번 불기를 중단합니다

당신이 켤 때, 자동적인 리셋 메모리 시스템

16. 열 체계

열전달 기름

최대. 온도: 220℃

17. 배출 장치

배기 엔진, 주파수 조음 모터 드라이브의 2 세트.

각 모터 힘은 3kw입니다.

18. 냉각 지역 CAD 시내 - 살포 공기 출구

긴 1000mm, 직접 연결되는 드라이브 모터

힘은 5.5kw입니다. 속도를입니다 1500rpm 자전하십시오

19. 전기 기구 윤곽

모든 직물 컨베이어 드라이브는 주파수 통제 모터를 채택합니다

정상적인 정지 및 비상 정지 때,

완전한 정지에 감속을 통제하십시오

장비의 제어 장치 그리고 감시는 피복에 밖으로 들어갑니다 지역과 피복 지역에 있습니다.

전기 상자

사전 약속, 40°의 가장 높은 온도에 적합한 디자인, 및 상대 습도 90%를 타전하십시오

컨베이어 드라이브 모터 케이블 직물

다른 작은 전기 케이블

회람 팬 케이블

즉시 쓸수있게 배열되는 조종 케이블.

밖으로 피복은 구분합니다

20. 밖으로 피복 플래트홈과 견인 롤러

3kw 드라이브

2 물 냉각 롤러는, 각 직경 570MM입니다

J – 밖으로 상자 피복

21. 직물 카운터 미터

22. 피복 납품 장치 (1회분으로 처리 및 땋는 결합된 장치)

그리고 일 드라이브 고립에 함께 직물 연결하는을 가진 견인 롤러 그리고 자비

직물 긴장은 조정될 수 있습니다

주름 범위는 1000mm입니다

1회분으로 처리 장치의 직경은 1500mm입니다

23. 고성능 공전 제거

이온 막대기는 1회분으로 처리 장치에 있습니다.

24. 1개는 공구의 놓습니다

25. 착용 부속의 1개의 배치

페인트

화려하 파란 페인트, 파랑 (RAL5007)를 위한 계기판 그리고 약실 장 분대
몇몇 특징에는은 회색 페인트에 페인트 직류 전기를 통한 코팅과 같은 일관된 녹슬지 않는 처리가 회색 장 있습니다.
