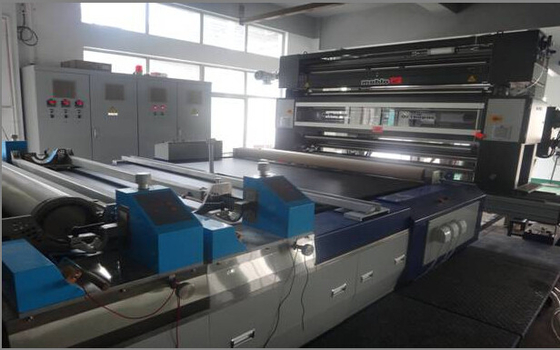

KD180-600 회전하는 스크린 인쇄기

Eco 친절하고, 에너지 절약 그리고 높 효율성

1. 낮은 주류 비율은 물 소비를 매우 감소시킵니다.
2. , 물 전통적인 염색기와 비교해서, 조력자 및 증기 소비는 50%에 의해 저장될 수 있습니다
3. 가장 낮은 설치된 힘, 그러므로 낮게 전기 에너지 소비.
4. 빠른 염색 주기, 강화된 생산력.
5. 사용하기 쉬운 가동 및 쉬운 정비.

모형: KD 유형 1 18 색깔 4 8 약실

가공 교류: alignment→printing feeding→edge

신청: 면 옷, 우단 피복 및 혼합 직물을 위해 적당합니다.

주요 기술적인 매개변수 및 모형:

1. 기계 방향: 오른손 기계 (오른쪽에 먹이는 전송에 얼굴)
2. 기계 명목상 폭: 1800-6000mm (최대. 가공 섬유 폭 5700mm)
3. 총괄적인 속도: 1~100m/min (디자인된 speed1~120 m/min)
4. 색깔 qty: 1-18
5. 스크린 실린더 반복: 640mm-914mm-1020mm
6. 인쇄 모드: 유형 자석 막대기 인쇄를 여십시오
7. 전송 형태: 스크린은 자동 귀환 제어 장치 무소속자 전송을 이끕니다.
8. 전도대 각자 벗기

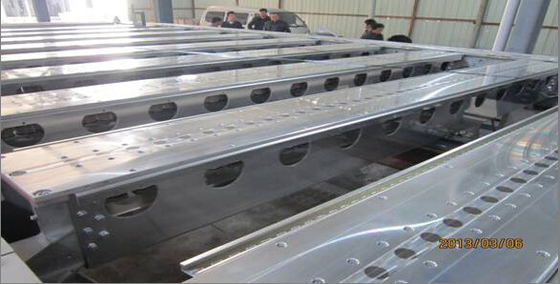

기계 구조:

고품질 상자 유형 블록 구조, 6개의 색깔/단면도는, 3개의 단면도, 18의 색깔, 기계적인 힘을 증가하는 감소하는 기계 경간을 합계합니다. 구조의 밑에 국제적인 B 유형 모양 강철을 용접하기 위하여 채택합니다. 완전한 기계의 건전 그리고 안정성 개량.

• 주 구동: 인쇄 전도대의 고품질 표준 감소 상자 드라이브. 처리와 격판덮개 니켈 인을 무늬를 짜넣는 모는 롤러 갈기의 표면. 고품질 인쇄를 지키십시오. 간단한 기계적인 구조는 maintanence를 아주 편리한 만듭니다.
• 전도대의 탈선 조정: deflashing 타이밍의 양호한 상태 하에서 가이드 폴리에, 근거를 둔 전도대의 안정성은 전도대 임명을, 이 조직 전도대의 확실한 안정되어 있는 가동을 지킬 수 있습니다 정정합니다.
• 자석 테이블: 직업적인 자석 테이블은 eveness 인쇄 침투를, 자석 테이블입니다 elctromagnetic 유형 코일, 기계적인 구축이 인쇄 풀 침투를 획일하게 만드는 높은 정밀도, 유지 보수가 필요 없는 아니 좌, 중간, 적당한 색수차의 최신 디자인 CAD-CAM 제공합니다.
• 입히기: 입힐 때 (고객 아무 유형나 선택합니다), 접착제 간격은 열가소성 히드로졸 조정가능합니다.
• 스크린 머리 물림쇠: 강제적인 방향을 위해 적합한 높은 장력 편평한 방위는 서비스 기간을 개량합니다.
• 풀 펌프: 풀 액체 더듬이 레버를 통해서 수동과 자동 통제 유형, 높이 조절 장비되는 스테인리스 펌프 몸 및 PLC.

인쇄 전도대의 주 구동 체계:

기술은 할 수 있고 485 커뮤니케이션, 위 컴퓨터에서, 속도 제어 형태는 그리고 각 스크린 머리 자동 귀환 제어 장치 모터를 통제하기 위하여 가공된 집중된, 근본적인 자료 동시 확실한 인쇄 효율성을 지키기 위하여 인쇄를 달성합니다. 고객에게 인간 컴퓨터 공용영역을 통해서 보이는, 운영하고 처리하게 편리한 모든 정보. 이 체계는 고열, 고습도, 강한 부식, 강한 방해의 상태 하에서 믿을 수 있습니다.

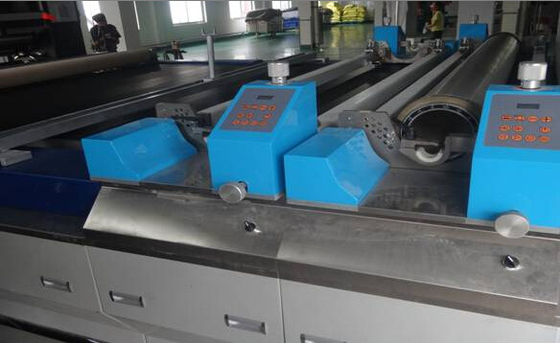

스크린 맨 위 독립적인 드라이브:

1. 자동 귀환 제어 장치 모터는 0.08mm 안에, 축적한 오류 코드 다름 있습니다 360°의 원형에 있는 회전하는 스크린의 높은 정밀도 registeration를 통제할 수 있습니다. 주요 가동 위원회의 관제사는 편리한 상호 교환에 추가합니다 직접 변화하골.
2. 고성능 변형기 과정 인코더 속도 폐쇄형 루프 제어. 다른 전송 모터는 보편적인 변환기를 사용합니다; 체계에게 동조 통제 정밀도를 지키기 위하여 디지털 방식으로 양 유형 체계로 아날로그 양 유형을 변형시키십시오.

내부 handpiece의 전자 통제: 인쇄 기계의 확실한 인쇄 정밀도를 지키기 위하여 광섬유 커뮤니케이션을 통해 독립적인 자동 귀환 제어 장치 모터, 진보된 AC 자동 귀환 제어 장치 운전사, 각 단위에 의하여 갖춰진 폭 조립식 케이블 연결관, 장비된 인쇄 단위는, 전기 장치 정비를 위해 아주 쉽습니다.

주요 접속점 상자: 전압 통제, 회로 배급, 약실 온도 조종 등등을 위해 사용하는.

가동과 감시 체계: 터치스크린 집중 통제 (더하여 터치스크린과 함께 단추 통제의 1 세트로 갖춰); 기계 속도, 산출, 정지 및 과학 기술 매개변수 등등에 의하여 집중되는 전시; 터치스크린은 또한 클라이언트에게 기록기 속도, 정밀도를, 제품에 따라 요구를 디자인하고 변경하게 편리한 동시 요인 삽입하는 기록기 매개변수의 매개변수 세트를 제공할 수 있습니다.

건조용 부속:

약실 형태: 강력한 살포 바람, 3 층 열기 건조 (능률적인 총괄적인 길이 통행은 처음부터 끝까지 54m입니다)

열원: 기름 난방

Qty: 4-8의 약실

회람 팬 전송: 모터는 수평한 유형 thermostability F 수준, 긴 기름 충전물입니다.

스크린 벨트: 테플론 격자 열 resistance≦250℃

약실 주요 구조:

공급 방식: 편평한 먹이기.

약실과 주요골격 사이 거리: ≤500mm

총괄적인 통과 형태: 담요를 약실 3 층 통과

약실 길이: 약실은 모듈 디자인, 길이입니다 3m/chamber입니다

회람 팬: 독립적인 회람 팬으로 갖춰진 각 단면도 약실은, 회람 팬 모터 7.5KW (AC 주파수 변환 통제 15Kw * 6개의 약실)입니다,

공기 양과 공기 살포: 각 약실 공기 양은 주변에 12500m3/h의 공기 살포 관 살포 공기 정상에서이고 바닥 (최고에게 총괄적인 접근전에게 불고, 처음부터 끝까지 중간 총괄적인 한번 불기), 공기 살포 입 최대 공기 인도는으로 배플 정연한 구조 입니다. 대기 속도는 8-12m/s.입니다.

스크린 벨트 qty: 하나 PC는, 수입한 미국 사람 유리 섬유 물자, 강화한 가장자리 가공된, 테플론, 내륙 스크린 벨트 연결관에 지상 입힌 철회하고 있습니다 유형 급속 절단 연결을 강화했습니다;

스크린 벨트 탈선 조정 그리고 긴장 장치: 좌우 측, 1개의 한계, 조정하는 탈선에 2개의 한계 스위치를 가진 각 스크린 벨트는 기계적인 스위치를, 또 다른 한개입니다 스크린 벨트 탈선 보호 통제, 조정하는 스크린 벨트 탈선입니다 조정하는 압축 공기를 넣은 탈선, 긴장입니다 좌우에게 2개의 실린더 긴장시키는 채택합니다; 스크린 벨트 살아있 롤러는 이음새가 없는 강관 표면 아연 코팅입니다;

방열기: 2대의 방열기 장비되는 각 약실 (방열관은 ф58mm*1100mm의 알루미늄 관 롤필름 유형, 안 관입니다 ф32mmR 강관, 벽 간격 2개 mm의 정면입니다 뒤 교차하는 배열은, 40의 발광 지역 120 m2 /section를 합계합니다).

최대. 약실의 온도: 조정가능한 150℃~220℃;

약실 온도: 선반은 형성한 강철 건축, 문 판자입니다 Q235 1.2 mm 냉각 압연합니다 간격을 가진 강철판을입니다; 열 방어적인 코팅 간격 100mm의 극상 반강체 유리 섬유 격판덮개 (약실 정상과 바닥을 포함하십시오); 1개의 공기 보충교재 창을 가진 각 약실 바닥;

온도 자동적인 자제심 체계: 정면과 뒤 약실 PT100 백금에 의하여 온도 제어 뜨거운 기름 전기 통제 벨브의 2 세트 – 온도 조종 계기를 통해서 저항을 니켈 도금을 하십시오;

약실 배기 엔진: 표준 원심 배기 엔진의 3 세트, 모터 힘 2.2kw*3;

약실 드라이브 시스템: 약실은 전송 장치 (일본 Ichinose)의 2 세트를, 1 세트입니다 약실 스크린 벨트 전송 (모터 7.5KW, 흡진기 및 주파수 변환기를 포함하십시오), 또 다른 한개입니다 끌기 밖으로 전송 필요로 합니다 (모터 2.2kw, 흡진기 및 주파수 변환기를 포함하십시오);

주요 윤곽:

아니다.	이름	제조자	명세
1	스크린 벨트	상해 제품	3250mm 폭
2	회람 팬 모터	상해 Dequshi 모터 Co., 주식 회사	7.5Kw
2	배기 엔진	fan Shagnhai 장군 공장	T4-72 NO.5 2.2Kw
3	기름 온도 조종 벨브	상해 상표	Dg65
4	스크린 벨트 주 구동 롤러		이음새가 없는 강관
5	총괄적인 표면과 접촉되는 가이드 롤러		입히는 스테인리스
6	실린더	Tainwan Airtac 제품
7	약실에 있는 방위	NSK 일본	UC 시리즈
