높 압박 소형 어선 염색기

고열 높 압박 소형 어선 염색기

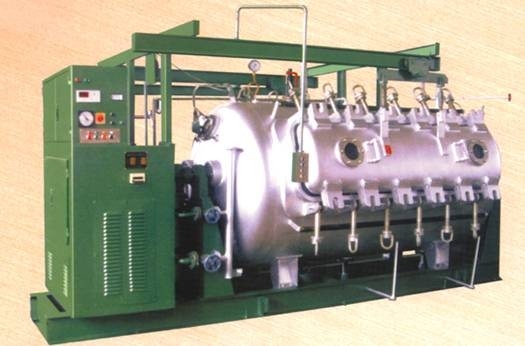

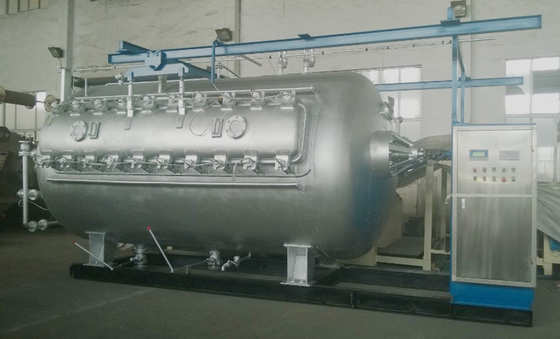

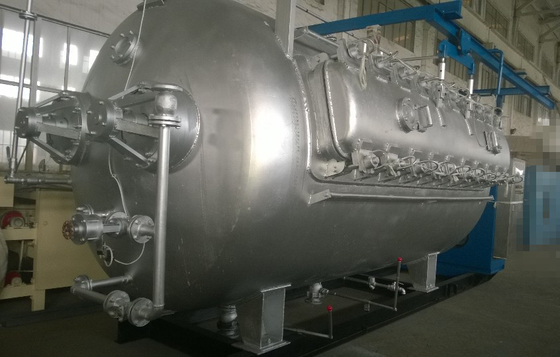

KD-GR120-360 고열 고압적인 자동적인 염료 소형 어선

소개

우리 공장에 의해 제조된 이 염색 장비는, 분배된, 황, 큰 통, 직접 적이고, 및 민감하는 염료로, 닦고는, 비누 칠 하고는 및 일정한 비율로 정화하는 그리고 일정한 긴장의 밑에 염색될 각종 합성 물질, 면 및 리넨 직물을 위해 적당합니다. 그것에는 진보된 디자인, 적당한 구조 및 우량한 성과, 안전한 및 믿을 수 있는 가동의 특징이 있습니다.

주요 기술적인 매개변수

최대. 피복 목록의 직경: Φ1200mm

최대. 작동 직물 폭: 2000mm

조정가능한 직물 긴장: 0~60kg

조정가능한 직물 비율: 20~80m/min

주요 롤러의 직경: Φ220mm

최대 일 압력: 0.4Mpa

최대 작동 온도: 140℃

주류 비율: 1:2

• 기술적인 특징

1. 총 기계 컴퓨터 CAD에 의하여 추가된 디자인을 채택합니다; CAM는 아밀라제, 높은 정밀도 제조를 추가했습니다.
2. 총 기계 통제 직물 긴장과 속도에 AC 주파수 변환 (자동 귀환 제어 장치) 드라이브를 채택합니다. 전체적인 통제 시스템은 큰 조정 범위, 믿을 수 있는 가동, 낮은 고장율, 낮은 정비 어려움으로 입니다.
3. 일정한 회선 속도, 일정한 긴장 온라인 통제, 1 차적으로 착오, 염색 과정 도중 던져진 색깔을 삭제합니다; 정확한 온도 조종 적당한 다른 과학 기술 변수 요구.
4. 정확한 온도 조종 적당한 다른 과학 기술 변수 요구, 머리 위 데우는 비율을 지키고 생성 효율성을 개량하는 데우고는 및 온난하 지키는 장치.
5. 자동적인 반전으로, 제어계 설계, 기계 전기에서는 세는 길이는 세는, 통행 가득 차있는 자동적인 정지를 통행합니다 또는 자동으로 변화해 기능을 교묘히 다루십시오.
6. 편리한 운영과 관리를 위한 머리 위 투광램프 장비되는 전체적인 기계.

이 체계는 직물 정면과 뒤 chromatist를 감소시키고 수확량을 개량하는 기술 요구에 따라 자동적인 책임을 통조림으로 만듭니다.

주요 구조

• 전송 기계장치

전체적인 기계는 폴리 전동 기어 흡진기, 감소 상자를 통해서 2개의 AC 모터를 거쳐 몰고 융통성 연결에 의해 연결된 피복 롤러는, 구조를 분리하는 이 유형 가동, 철거 및 임명에 쉽습니다.

• 염료 큰 통

염료 큰 통은 1Cr18Ni9Ti 스테인리스로 몰기 위하여, 염료 큰 통 채택합니다 겹바닥 롤러를, 확장합니다 염료 주류에 있는 직물의 시간, 증가된 직물 염색 효율성을 만듭니다; 세포체 센터는 속도를 측정할 수 있는 각측정속도 측량 롤러를, 셉니다 길이를, 검사합니다 직물 긴장을 설치했습니다; 세포체 안쪽 온도 및 주류를 활동적인 일률성 만들고 직물 chromatist를 십자로 제거하는 바닥에 의하여 설치되는 염료 주류 순환 장치.

• 폭 확장 구조

염색 과정 도중 주름을 막기 위하여는, 세포체 안쪽에 봄 유형 폭 확장 구조를 설치하십시오; 폭 확장 구조는 스테인리스로, 그네 팔, 폭 확장 롤러, 피복 가이드 롤러, 긴장 봄 등등의 composited 만듭니다.

긴장 봄은 좋은 기계적인 특성 및 내식성과 더불어 4Cr13로, 만듭니다.

• 물, 수증기관 체계

유입 부속은 물 인레트, 물 인레트 살포의 composited 짝지어주는 벨브, 사용자는 실제적인 조회에 따라 통제할 수 있습니다.

총 기계 수증기관은 세포체 열 절연제 코일, 세포체 직접적인 열파이프 및 짝지어주는 벨브의 주로 composited; 세포체 직접적인 열파이프는 압축 공기를 넣은 박막 벨브 옆에 자동적인 통제됩니다.

• 산출 기계장치 (선택적인 구매 부분)

총 기계 산출에는 2가지의 유형이 있습니다: 교차하는 팔 산출 및 A는 몬 산출, 사용자를 선택합니다 아무 유형나 짜맞춥니다.

교차하는 팔의, 모터 composited 설치된, 총 기계에 교차하는 팔 산출은 실린더, 고무 롤러, 산출 모터 고무 롤러를 몰기 위하여 기계장치를 지체시키는 웜 톱니바퀴를 생각했습니다, 그 후에 고무 롤러는 마찰 산출에 A 구조 회전 롤러를 누릅니다.

"A" 구조 산출은 드라이브 구조, 상자를, 범용 이음쇠 십자가 감소시키는, 모터 A 구조 등등의 composited.
