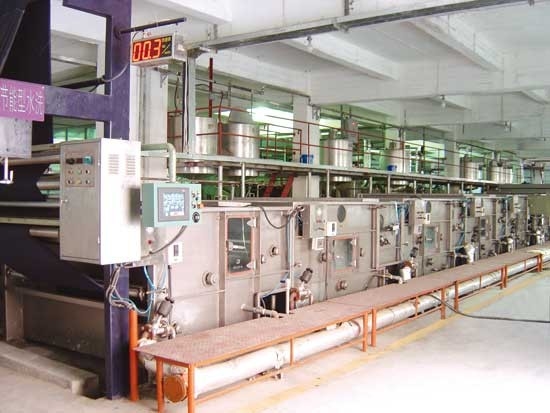

KD-220 유형 에너지 효과 유형 뜨개질을 한 열려있 폭 세탁기

신청:

이 기계는 후에 인쇄 세척 면, 혼합 뜨개질을 한 직물 및 탄력 있는 가죽 끈을 위해 주로 사용됩니다. 또한 염색 후에 deoiling 비누 칠 하기 전에 처리를 위한 스판덱스와 같은 화학 직물을 위해.

완전한 기계의 기술적인 과정:

열려있 폭 먹이는 구조 (부착 중심에 두는 장치) → 단 하나 드럼 바퀴 세탁기 → 두 배 드럼은 세탁기 (5개 그룹) → 단 하나 드럼 바퀴 세탁기 → 스크린 널 유형 앞치마 바퀴 상자 A → 스크린 널 유형 앞치마 바퀴 상자 B → 두 배 드럼 바퀴 세탁기 (2개 그룹) → 2 롤러 padder → 열려있 폭 진폭 수확을 선회합니다

주요 기술적인 매개변수 및 명세:

1의 기계 방향: 먹이는 구조에 얼굴, 손 기계로 전망되는 원동력 측.

2의 폭: 2200mm

3의 가공 속도: 10~15m/min

4, yarding를 비누 칠 하기: 직물 내용은 200-300m, 시간 15-20min입니다.

5의 증기 압력: 0.4MPa

6의 압축공기 압력: 0.4MPa

7의 전기 드라이브: AC 주파수 변환, 지배할 수 있는 PLC.

8의 모양 크기: 39965x3800x3250mm

주지표:

이 기계는 브루트 포스 씻기, 좋은 unhair 효율성, 폐수, 환경 친절한 유형 기계의 작은 출력의 밑에 범람과 불순을 제거합니다.

주단위의 기술적인 매개변수 그리고 구조는 기계로 가공합니다:

1의 먹이는 구조: , 긴장 구조로 갖춰 edgefolded 강철 플레이트의 만드는, 붙어 있는 가이드 롤러 장치를 중심에 두기.

2의 단 하나 드럼 바퀴 세탁기:

속도 2960rpm가 dia.φ780mm를 가진 스크린 모양 드럼, 샤워 관, 안 반복 회람 pumb, 힘 3kw의 6 PC 장비된 롤러 표면의 하나 PC에 의하여, 자전합니다; 순환 양은 50T/h.입니다.

드럼의 780mm를 가진 직물을 통해서 드라이브 롤러 (dia.φ300mm) "Ω" 모양 통행의 2 PC는 작은 조각으로 감지기의 1 세트로, 드라이브 분리기 롤러의 1 PC 전에 갖춰진 작은 조각 목록으로, 동기화해 작동합니다. 온도 90℃의 상자 물자는 3mm SUS304의 덮개, 물 밀봉 구조의 물개를 가진 지붕입니다, 창의 쌍방이로 보이고 열릴 수 있습니다 (반지 바다표범 어업은 이음새가 없는 연결을 벗깁니다). 자전 바퀴는 외부 스테인리스 방위 구획, mechnical 물개를 채택합니다. 수증기관 직접적인 난방 (소음기에), 압축 공기를 넣은 통제되는 상자 안쪽에 온도 전시, 추기 벨브.

3개의 Douuble 드럼은 세탁기를 선회합니다:

스크린 모양의 2 PC에 의하여 dia.φ780mm의 샤워 관, 안 반복 회람 pumb, 힘 3kw의 6 PC 장비된 롤러 표면으로, 자전합니다 속도 2960rpm가 북을 칩니다; 순환 양은 50T/h.입니다.

드럼의 780mm를 가진 직물을 통해서 드라이브 롤러 (dia.φ300mm) "S" 모양 통행의 3 PC는 작은 조각으로 감지기의 1 세트로, 드라이브 분리기 롤러의 1 PC 전에 갖춰진 작은 조각 목록으로, 동기화해 작동합니다. 온도 90℃의 상자 물자는 3mm SUS304의 덮개, 물 밀봉 구조의 물개를 가진 지붕입니다, 창의 쌍방이로 보이고 열릴 수 있습니다 (반지 바다표범 어업은 이음새가 없는 연결을 벗깁니다). 자전 바퀴는 외부 스테인리스 방위 구획, mechnical 물개를 채택합니다. 수증기관 직접적인 난방 (스테인리스 압축 공기를 넣은 벨브), 압축 공기를 넣은 통제되는 상자 안쪽에 온도 전시, 추기 벨브.

4개는, 빈 앞치마 바퀴 상자를 가립니다:

상자 물자는 3mm SUS304의 스크린 빈 앞치마 바퀴 널 유형 yarding, 온도 80℃의 직물 내용입니다: 300-350m.Automatic 온도 조종.

기정의 2 시간: 색깔 반점을 피하기 위하여 거품 청결한 입으로 갖춰지는 중간 온도와 고열 기정.

5의 MH596A 2 롤러 padder (5T)

강철 플레이트 및 사각 관으로 구성하는. 최고 롤러: Φ300mm (NBR로 입히는 외부); 밑바닥 롤러: Φ300mm (NBR) (드라이브로 입히는) 외부; 압력 형태: 실린더 레버 유형; 사이클로이드 pinwheel 감소 상자, 5.5kw AC 모터 쌍신회로 사슬 연결기 드라이브. 갖춰진 폭 살포 및 범퍼 막대기.

6, 구조 수확: , 고무 롤러 및 진폭 장치와 더불어 edgefolded 강철 플레이트의 만드는.

7, 예비 품목: 구매자의 그림 디자인에 따라 판매인 제조.

클라이언트 각자 배려 부속:

1, 공기 압축 역 또는 공기 압축기.

2의 기계 이상으로 파이프라인.

통제 장 이상으로 3, 케이블 교량 및 주요 회로.
