호발와 표백을 위한 면 대마 닦 그리고 표백 기계의 직물

KD-093B 호발 & 닦 & 표백 기계

KD-093B 호발 & 닦 & 표백 기계/호발와 표백을 위한 닦 그리고 표백 기계/사용

1. 신청:

이 기계는 호발, 닦고는 및 표백을 위해 면, 대마 및 그들의 혼합의 직물 사용됩니다.

2. 기술적인 매개변수:

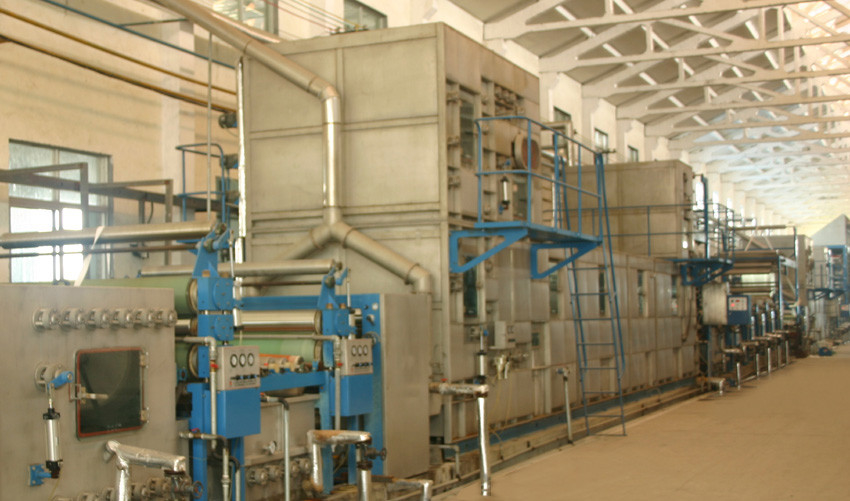

탱크 + HFM512 2 롤러 padder → MH983 두 배 층 합성 증기를 적시는 장치 (중심에 두는 적외선) → MH502를 먹이고는 & 끌어 내는 것은 → 중간에게 먹이는 구조 (중심에 두는 적외선) → (MH915 기선 및 세탁기 + HFM512 2 롤러 padder) ×4 그룹 →MH915 기선과 세탁기 + HFM513 3 롤러 padder →MH616 건조용 실린더 건조용 기계 (3 rows×10 PC) → 진동에게 끌어내를 상자에 넣습니다.

3. 기술적인 매개변수:

1. 가이드 롤러 폭: 2200mm

2. 기계 방향: 먹이는 측에 얼굴, 드라이브는 좌/오른쪽으로 있습니다

3. 기계적인 속도: 10-70m/min

4. 드라이브: 변하기 쉬운 주파수 드라이브

5. 제어 장치: PLC

6. 설치된 힘: ~65kw

7. 증기 압력: ≥0.2 Mpa

8. 압축공기: ≥0.4Mpa

9. 수압: ≥0.2Mpa

10. 모양 크기: L*W*H: 69500×3000×4800 (mm)

4. 단위 기계 그룹:

1. 열려있 폭 먹이는 구조: (적외선 중심에 두는 장치) 1 세트

2. 중간 밖으로 먹이는 구조를 당기기: (적외선 중심에 두는 장치) 1 세트

3. 중간 먹이는 구조: (적외선 중심에 두는 장치) 2 세트

4. 진동 구조 1 세트를 끌어 내기

5. 5 낮게 6 기선과 세탁기 12 세트 높은 쪽으로

6. 5 낮게 6 적시는 탱크 높은 쪽으로 (세척 조차) 2 세트

7. 2 낮게 3 적시는 탱크 1 세트 높은 쪽으로

8. 2 롤러 padder 12 세트

9. 3 롤러 padder 3 세트

10. 두 배 층 합성 기선 세탁기 2 세트

11. 건조용 실린더 건조용 기계 3 롤러의 10 PC

12. 부속품 1 세트

13. 전기 통제 1 세트

5. 주요 구조 특징:

먹이는 장치

먹이는 구조는 접힌 강철 플레이트로, 직물 단단한 장치, 직물 가이드 롤러, 가장자리 가이드 등등으로 갖춰 만듭니다.

Padder

HFM512는 2 롤러 padder입니다: 정격 압력은 압박감을 받고 있는, 위 롤러를 사용하여 3 톤, 단 하나 짜기 작은 조각, 입니다 변환장치 모터 흡진기 전송에 의해 몬 강철 롤러 입니다, 강철 롤러 직경은 225mm이고, 하청함은 2mm 스테인리스 격판덮개입니다. 롤러의 밑에 접착제 롤러, 직경은입니다 250mm, 고무 물자입니다 butyronitrile 고무, 간격입니다 대략 18mm 입니다. 위와 더 낮은 작은 조각 롤러 몸은 이음새가 없는 강관 생산으로 만들고 관 벽 간격은 28mm입니다. 모는 힘은 2.2kW입니다

HFM513는 3 롤러 padder입니다: 명목상 압력은 5 톤, 두 배 짜기 작은 조각입니다. 롤러 왔다갔다 고무 롤러는, 중간 롤러 입니다 강철 입니다. 고무 롤러 높은 쪽으로 주 구동은 입니다. 직경은 300mm, 고무 롤러의 물자 입니다 butyronitrile, 간격입니다 20mm입니다. 모는 힘은 5.5kw입니다.

MH915 찌고는 및 세척 장

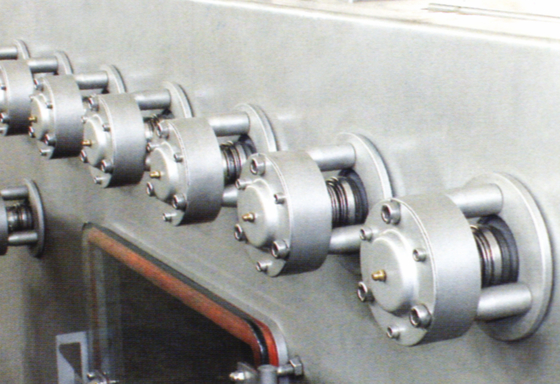

롤러 아래로 있는 피복이 5 6 높은 쪽으로 가이드, 피복 수용량입니다 15m, 상자 벽면 만듭니다 3mm 스테인리스 격판덮개로, 가이드 피복 롤러 직경이 150mm인, 롤러의 위와 더 낮은 줄 사이 중심 거리 1000mm의 가이드 롤러는 채택합니다 기계적 밀봉, 볼베어링을, 지킵니다 직물의 매끄러운 가동을 입니다. 에너지 소비를 감소시키기 위하여 상자의 안쪽에 두는 변하기 쉬운 긴장 도포구. 상자에 의하여 2 롤러는 격판덮개를 놓아, 결합한 장 사이 뒤 역류 교류 분리하는, 물을 뒤 교류, 좋은 지키기 단계적으로 일으켜 결과와 경제적인 에너지 소비를 세척하. 쉽게 직물의 달리기를 관찰하기 위하여 증기에서 온도 표시판과 이중 면 큰 창과 더불어 물로 동요를, 감소시키는 이중관 장비되는 상자, 직접적인 증기 관 안쪽에 직접적인 증기 난방; 창 바다표범 어업 반복은 반지 유형 실리콘 고무 바다표범 어업 반지를 선택합니다.

탱크를 임신시키는 MH502

가이드 롤러 직경은 150mm, 위이고 더 낮은 가이드 피복 롤러 중심 거리는 회전 방위로 지원된 외부 몸의 위 대들보에 대략 750mm, 위 롤러 설치됩니다 입니다; 더 낮은 가이드 롤러는 완전한 유형, 피복 수용량입니다 10m입니다

고위 (맨 위) 액체 padder

이 장치는 포탄 몸, 롤러, 복각 짜기 체계로 이루어져 있고, 2개의 평행한 작은 조각 롤러의 전송 부속, 등등 상호적인 압력은 대기압 장치에 의해 통제됩니다, 바닥은 다 패딩 여물통으로 갖춰집니다, 직물은 짜기 작은 조각에 의해 패딩 여물통으로 오기 후에 당겨지고, 가이드 롤러에 의하여 산출은 짜기 작은 조각 압력에 의하여, 액체를 통제합니다. 당신은 유동성 수용량 증가의 가공 효력을 달성할 수 있습니다; 직물의 주류 보유는 125%년을 도달할 수 있습니다

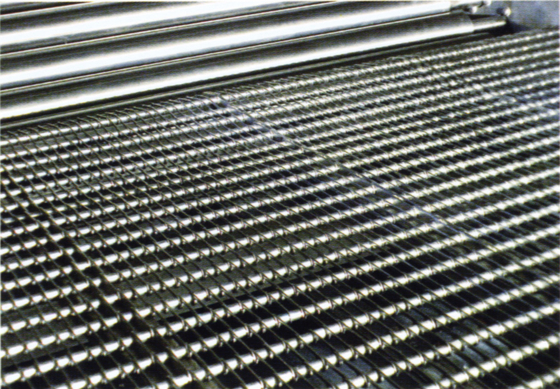

MH983 두 배 층 스크린 벨트와 박판은 김이 나는 상자를 타자를 칩니다

울안의 구조는 빌딩 블록 유형을 채택해, 수송 및 임명을 큰 울안의 쉽게 만드.

울안은 3MM 스테인리스 격판덮개를 채택합니다, 전 김이 나는 지역의 피복 수용량은 60 미터입니다, 지역을 찌기의 피복 수용량은 60 미터입니다, 스테인리스 스크린 벨트의 피복 수용량은 4500 m의 범위 안에 조정가능합니다, 작동 온도는 100 ℃입니다, 바닥은 물 밀봉 피복으로 밖으로 먹이는 김이 나는 물개 피복입니다. 관측 창 바다표범 어업 반지 유형 구조, 온도와 압력 전시와 더불어, 선택적인 자동적인 온도 조종

상자 내부 단단한 유형 전 증기 세그먼트 가이드 롤러 직경은 180mm, 위입니다와 더 낮은 줄 가이드 피복 롤러 사이 거리 950mm의 동기화 끌기는 이용한 다 점이 총 근원 삼상 감소 모터의 특성을 선택하는 비동시성 모터 드라이브를 이산한 이고 유일한 궤도 미끄러짐 계수를 감소시킨, 능동태에 의하여 합성된 롤러 몸은 가동 도중 효과적으로 저압의 방향 그리고 개악을 균형을 잡을 수 있습니다. 성과 체계를 만드는 것에는 반대로 주름의 좋은 능력이 있는 교체와 긴장의 순간의 좋은 균형 능력.

김이 나는 상자 안쪽에 수확 그리고 그네는 활발히 확장 롤러, 매끄러운, 요리사 직물 페인트 받이 천을 증기 터빈 중핵에 쉬운 적격 채택합니다 두 배 층 격자 구조를 사용하여 뿐만 아니라 수용량 양을, 또한 1회분으로 처리 위로는 균등하게 증기를 위해 직물 왔다갔다의 좋은 증가할 수 있습니다.

청초하게 높은 쪽으로 쌓인 직물, 직물의 간격 및 겹쳐 쌓이 총계는 조정되골, 컴퓨터 스크린에 놓일 수 있습니다.

증기 상자의 밑바닥 물 탱크는 증기에 의해 직접 가열되고 생성 포화된 증기는, 밑바닥 물 탱크의 분리 오목하 볼록한 구조 울안의 저항 개악의 뻣뻣함을 증가할 수 있습니다.

밑바닥 물 탱크에서는 증기 상자의 측면은 스크린 벨트 철거 없이 적시 바닥을 청소하는 청결 구멍으로 갖춰집니다.

박판으로 만드는 증기의 끝에 상자는 사진 스위치, 뒤 세그먼트 속도를 자동적으로 조정할 수 있습니다 장비됩니다. 피복 배치 총계가 정격 최대 위치를 초과할 때, 기계 전시 경보 정보는 자동적으로 멈춥니다.

두 배 층 메시 벨트 증기 탱크 수용량 양은 5000 m의 범위 안에 조정됩니다

MH616 건조용 실린더 건조기

건조용 실린더 약실은 강철 프레임의 마감 입니다, 비스듬한 정상은 반대로 드립 증기 난방 장치를 포함하고, 비스듬한 정상은 배출 장에서 산 선물로 갖춰집니다. 스테인리스 건조용 실린더 직경은 570mm, 벨트 전송 및 방패 손잡이지주입니다. 집중된 배수장치는 열역학 수증기 트랩 및 걷는 널로, 각 란 갖춰집니다.

출구 집합

구조는 강철 접힌 격판덮개, 출구 집합 추려낸 그네 장치, 단 하나 모터를 채택합니다.

6. 사용자의 각자 배려

• 위치, 기초는, 용접의 내리고, 국자 기중기, 바람, 공구 임명 물자
• 총 네트워크 관리, 점화, 믹서를 통과하고십시오, 두건의 덕트를 제거하십시오
• 피복 저장 차, 구조, 공기 압축기
