30 PC 건조용 실린더를 가진 Desize 직물 세탁기/증기 세탁기

30 PC 건조용 실린더를 가진 Desize 씻기 & 건조용 범위/증기 세탁기

KD-LMA047 Desize 씻기 & 건조용 범위/증기 세탁기

신청

기계는 면, 대마 및 그것의 혼합의 증기 씻기를 위해 사용됩니다.

가공 교류

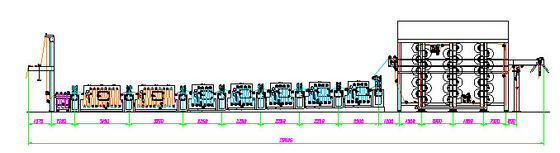

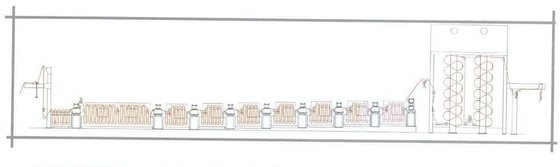

인레트에 열려있 폭----닦는 상자----HFM512 2 롤러 padder------2명 그룹의 (MH919 증기 세척 상자 + HFM512 2 롤러 padder)----- (MH915 증기 세척 상자 + HFM5122 롤러 padder) ×4 그룹-----MH915 증기 상자 + HFM513 3 롤러 padder-------MH616 건조용 기계 (건조용 실린더의 30 PC)----출구에 그네

주요 기술적인 매개변수

1. 기계 폭: 2000mm
2. 속도: 15~70m/min
3. 가공 속도: 15~55m/min
4. 압축공기 압력: 0.4~0.6mpa
5. 드라이브: 다주파 동기화 단위 속도 드라이브
6. 호발 세탁기 사발의 Qty: 9개의 사발
7. Qty. 건조용 실린더의: Φ570mm 30 PC
8. 드라이브: AC 주파수 모터 드라이브
9. 제어 장치: PLC
10. 힘 설치: 32kw
11. 모양 크기 (L*W*H): 29825×2800×4800mm

주요 구조 특징:

• 인레트 장치

인레트 구조는 강철 플레이트로, 피복 장력기, 인도 롤러, 가장자리 guider 등등으로 갖춰 만듭니다.

• Padder

HFM512 2 롤러 padder: 정격 압력은 3 톤까지, 단 하나 짜기 작은 조각, 압박 유형 밑에 사용해서, 위 롤러 변환장치 모터 흡진기 전송에 의해, 2mm 스테인리스 격판덮개를 외부에서 조달하는 강철 롤러 직경 225mm 몬 강철 롤러 입니다. 더 낮은 롤러는 고무 롤러, 직경 250mm, 고무 물자입니다 니트릴 부타디엔 고무, 고무 코팅 간격입니다 대략 18mm입니다. 위 낮게 롤러 몸을 만듭니다 이음새가 없는 강관, 관 벽 간격으로입니다 28 mm 짜내거든. 전송 힘은 2.2 KW입니다.

HFM513 3 롤러 padder: 정격 압력 5 톤까지, 두 배 짜기 작은 조각. 첫번째 와 두번째 롤러는 고무 롤러, 중간 롤러입니다 강철 롤러입니다. 위 고무 롤러는 주요 몬 롤러, 직경 300mm, 고무 물자입니다 니트릴 부타디엔 고무, 고무 코팅 간격입니다 대략 20 mm입니다. 전송 힘은 5.5 KW입니다.

• MH915 증기 세척 상자

① 스테인리스 벽 격판덮개 간격: 3mm의 인도 롤러 Φ150mm

②는 위와 더 낮은 롤러 사이 중심 거리 1000mm, 사용합니다 기계적 밀봉을입니다.

③ 상자는 후에 물, 현재, 내각 사이 결합 정지 동의로 제공되고 좋은 지킬 수 있어 결과와 경제적인 에너지 소비를 세척하;

④ 상자 안쪽에 직접적인 증기 난방은, 두 배 케이싱, 증기에서 물 동요에 충격으로 갖춰진 증기 관을 지시합니다.

⑤ 상자 안쪽에 직접적인 증기 난방은, 두 배 케이싱, 증기에서 물 동요에 충격으로 갖춰진 증기 관을 지시합니다.

⑥ 증기 청소의 이득: 저압, crepe, 낮은 소비 및 고능률의 강한 저항.

• MH616 실린더 유형 건조용 기계

3개의 란, 10, 건조용 오븐 말리는 각 란은 강철 구조 구조, 마감, 반대로 드립 증기 난방 장치, 배출 장에서 산 선물로 갖춰진 기중기 구조를 가진 비스듬한 정상입니다. 570mm의 드라이브 벨트, 전송 방패 막대기를 말리는 스테인리스. 집중된 배수장치, 각 란은 열역학 유형 함정, 그리고 통로 걸었습니다.

• 출구 장치

구조는, 자비 피복에 의하여 이용된 피복에서, 강철 접힌 격판덮개 구조 붙박이 모터 드라이브입니다.
